OPTIMIZATION-SEARCHING DESIGNING OF THE FLOATING DOCK HULL STRUCTURES ACCORDING TO THE REQUIREMENTS FOR STRENGTH AND BUCKLING WHILE THE GENERAL LONGITUDINAL BENDING OF THE DOCK

Texto integral

Введение

В конструкторских бюро судостроительного профиля активно используются методы и программное обеспечение для автоматизированного проектирования конструкций корпуса, как судов, так и других инженерных сооружений, например, таких как плавучий док (ПД). В статье рассматривается постановка и решение задачи проектирования конструкций ПД по требованиям Правил РМРС [2] к общей прочности и устойчивости при общем продольном изгибе дока с использованием оптимизационно-поисковых процедур.

В соответствии с методологией параметрического проектирования конструкций корпуса плавучих доков, предложенной в [1], и соответствующими рекомендациями Правил РМРС процесс проектирования конструкций ПД [2] по требованиям к общей продольной прочности относится к завершающему этапу процесса параметрического проектирования конструкций корпуса дока. На этом этапе используются в качестве исходной информации результаты проектирования элементов конструкций по требованиям к минимальным толщинам, местной прочности, прочности и устойчивости конструкций понтона при его общем изгибе.

В Правилах РМРС требование к общей продольной прочности сводится к регламентации момента сопротивления поперечного сечения корпуса дока (эквивалентного бруса – ЭБ) по состоянию на конец срока службы дока. Учет коррозионного износа продольных связей осуществляется путем введения в расчетную зависимость множителя, значение которого зависят от фактических характеристик поперечного сечения корпуса дока, которые могут быть определены только по завершении проектировочного расчета. Такая задача может быть решена только методом последовательных приближений или в результате постановки и решения оптимизационно-поисковой задачи. Второй путь решения рассматривается в настоящей работе.

Аналогичные проблемы возникают при реализации требований к устойчивости листовых и балочных элементов при общем продольном изгибе корпуса дока.

Общие положения

При доковых операциях – постановке судна в плавучий док происходит общий продольный изгиб системы док-судно. Корпус судна и корпус плавучего дока в общем случае рассматривают как балки переменного сечения (переменной жесткости), соединенные рядом независимых упругих опор, жесткость которых определяется жесткостью днищевых конструкций судна, жесткостью конструкций понтона и жесткостью кильблоков (рис. 1).

Упругие связи (кильблоки)

Балка  судно, Jс

Погонная нагрузка судна

Балка  док, Jд

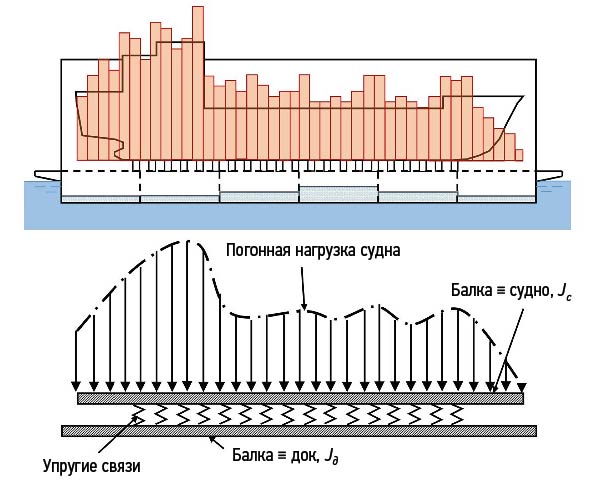

Рисунок 1 – Схема расчета прочности дока:  и  – моменты инерции судна и дока соответственно, переменные по длине

Продольный изгибающий момент, действующий на систему док-судно, распределяется между плавучим доком и судном. За весь жизненный цикл дока в нем могут доковаться суда разного размера, с различными характеристиками жесткости корпуса. При этом возможны случаи постановки в док сильно изношенных или даже поврежденных / аварийных судов, с малой жесткостью корпуса. Возможно докование одновременно несколько судов. Характеристики жесткости кильблоков – тоже величины недостаточно определенные.

В связи с этим требования к общей продольной прочности корпуса дока в Правилах классификации и постройки морских судов РМРС основаны на упрощенной модели изгиба корпуса дока под действием неравномерно распределенной доковой нагрузки и сил поддержания, соответствующих расчетной осадке при доковании судна (рис. 2). Совместный изгиб дока и судна не учитывается.

Согласно требованиям Правил РМРС к общей продольной прочности ПД рассматриваются два условных расчетных случая:

- постановка длинного судна – перегиб дока (рис. 2, а);

- постановка короткого судна – прогиб дока (рис. 2, б).

Эпюру распределения доковой массы судна в общем случае представляют в виде фигуры, состоящей из прямоугольника и сегмента квадратичной параболы. В связи с этим погонная доковая нагрузка , в сечении, отстоящем на величину  в нос и в корму от миделя, определяется по формуле

                                                                                                                   (1)

где         – коэффициент полноты эпюры доковой массы судна.

Результаты расчета и их графическое представление показывают, что коэффициентам полноты распределения доковой массы судна  и  соответствуют две характерные эпюры. В первом случае – это полностью квадратичная парабола с нулевыми концевыми ординатами; во втором случае – горизонтальная прямая линия – равномерное распределение.

Расчетный изгибающий момент в любом сечении по длине дока , кН·м, соответствующий распределению массы судна согласно (1) рис. 2, определяется по формуле

                                                                                                                                                               (2)

где       – коэффициент расчетного изгибающего момента в миделевом сечении;

 – параметр формы эпюры моментов, зависящий от положения расчетного сечения относительно миделя (относительно середины длины дока по стапель-палубе).

Эпюры изменения параметров формы перегибающего и прогибающего моментов по длине дока представлены на рис. 3 и 4. Их значения можно определить по формулам (3) и (4) в зависимости от безразмерной абсциссы расчетного сечения дока относительно мидель-шпангоута :

- для прогибающего момента

                                                        (3)

- для перегибающего момента

                                                                                                                                                                               (4)

Наличие таких зависимостей позволяет определить величину расчетного изгибающего момента в любом сечении по длине дока. Форма кривых  показывает, что требования к общей прочности существенно различаются в зависимости от положения расчетного сечения по длине дока. При этом в пределах средней части дока (  от миделя) расчетные изгибающие моменты изменяются не более чем на 15 – 25%.

Помимо общего изгиба дока, при доковании судна или нескольких судов в главных продольных связях неразрезного понтона монолитного дока возникает изгибающий момент M_y, кН·м, от общего изгиба понтона. Величина момента M_y, кН·м, определяется из решения задачи об изгибе конструктивно-ортотропной пластины на винклеровском^[1] упругом основании (расчетные формулы и вспомогательные графические зависимости представлены в п. 3.12.4.5.6 [2]).

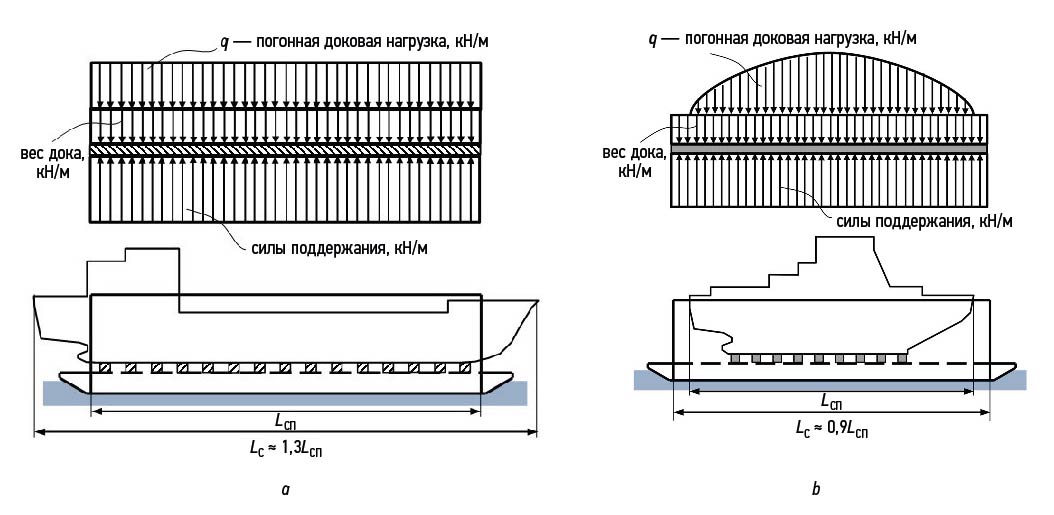

Рисунок 2 – Характер распределения доковой погонной нагрузки в соответствии с требованиями Правил РМРС для двух расчетных случаев: а) постановка длинного судна; б) постановка короткого судна

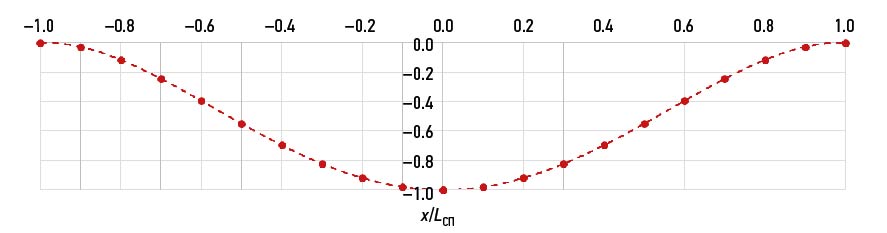

Рисунок 3 – Параметр формы эпюры прогибающего момента

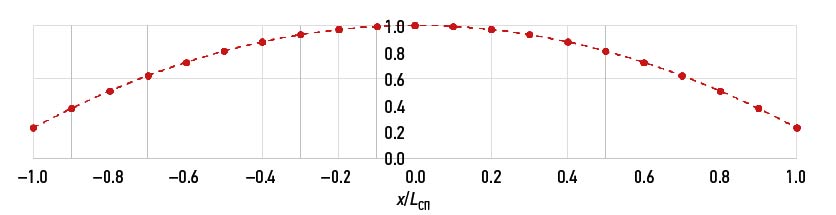

Рисунок 4 – Параметр формы эпюры перегибающего момента

Требования Правил РМРС к общей прочности и устойчивости корпусных конструкций дока при общем продольном изгибе

Правилами РМРС регламентируются следующие требования к общей продольной прочности и устойчивости для основных эксплуатационных режимов дока – докования судов (см. п. 3.12.4.6 [2])

                                                                                                                                                                                                                                 (5)

                                                                                                                                                                                                      (6)

                                                                                                                                                                                                            (7)

                                                                                                                                                                                                              (8)

где       и  – фактические ( ) и требуемые Правилами ) моменты сопротивления поперечного сечения корпуса дока на уровне верхней и нижней фибры на начало срока службы, см³;

,  ,   - напряжения в главных продольных связях понтона монолитного дока по состоянию к концу нормативного срока службы: суммарные – , от общего продольного изгиба дока – , от общего изгиба понтона – , МПа;

 – коэффициент допускаемых суммарных напряжений в главных продольных связях понтона монолитного дока;

,  – критические нормальные напряжения листовых элементов ( ) и продольных балок набора ( ), МПа;

 и  – коэффициенты запаса устойчивости для листовых элементов и продольных балок набора;

,   – расчетные сжимающие напряжения в продольных связях эквивалентного бруса, МПа.

Постановка задачи проектирования конструкции корпуса ПД по требованиям к общей прочности и устойчивости при общем продольном изгибе

Задача проектирования конструкций корпуса судна или другого инженерного сооружения может быть представлена в общем виде задачи математического программирования:

         минимизировать целевую функцию

                                                                                                                                                                                                                                 (9)

         при ограничениях:

                                                                                                                                                                                  (10)

                                                                                                                                                                                   (11)

         и граничных условиях

                                                                                                                              (12)

где       – вектор-столбец значений независимых переменных – варьируемых параметров конструкции;

 – количество варьируемых параметров;

 – число ограничений-равенств;

 – число ограничений-неравенств.

Исходные данные

Для решения задачи необходимо подготовить следующую исходную информацию.

Предполагается, что известен архитектурно-конструктивный тип дока (понтонный, монолитный), заданы главные размерения дока и расчетная грузоподъемность, выполнена конструктивная компоновка понтона и башен: определены системы набора конструкций, расставлены продольные и поперечные балки основного и рамного набора. Должны быть определены значения расчетных изгибающих моментов при общем продольном изгибе дока (для случая прогиба,  и перегиба, ). Для монолитного дока дополнительно должно быть известно значение расчетного изгибающего момента в главных продольных связях понтона от общего изгиба понтона, M_y.

Размеры связей корпуса, определенные на предшествующих этапах проектирования по требованиям к местной прочности с учетом ограничений по минимальным толщинам, также являются входными параметрами для рассматриваемой задачи.

Варьируемые параметры. Целевая функция

Из условий общей продольной прочности корпуса дока регламентируются размеры следующих элементов конструкций (см. рис. 5):

- монолитные доки: толщина листов топ-палубы и верхних участков стенок башен, а в некоторых случаях - толщины листов днища, боковых стенок и продольных переборок понтона;

- понтонные доки: толщины листов топ-палубы, днища башен, верхних и нижних участков стенок башен.

Может также оказаться целесообразным применение для этих конструкций сталей повышенной прочности. Предел текучести материала этих листовых конструкций, следовательно, также может быть включен в состав варьируемых параметров.

Требования к устойчивости при общем продольном изгибе дока могут быть определяющими при проектировании листовых элементов и продольных балок основного и рамного набора: топ-палубы и стенок башен понтонных и монолитных доков; наружной обшивки, полотнища, продольных переборок понтона и настила стапель-палубы монолитных доков; обшивки днища башен понтонных доков.

Особенно серьезные проблемы могут возникать при обеспечении устойчивости листовых элементов топ-палубы и стенок башен при поперечной системе набора (даже у доков небольшой грузоподъемности).

Таким образом, в качестве варьируемых параметров целесообразно принимать:

- требуемые добавки к начальным значениям, определяемым на предшествующих этапах проектирования (в соответствии с требованиями к минимальным толщинам, местной и (или) поперечной прочности) толщин тех листовых конструкций, которые наиболее эффективно влияют на характеристики общей прочности корпуса дока (см. рис. 5);

- предел текучести материала связей, наиболее удаленных от нейтральной оси эквивалентного бруса (см. рис. 5).

В качестве целевой функции принимается математическая зависимость площади сечения эквивалентного бруса от варьируемых параметров.

В данной работе проблема поискового проектирования конструкций плавучего дока по требованиям к общей прочности и устойчивости при общем продольном изгибе рассматривается на примере проектирования конструкции корпуса монолитного плавучего дока грузоподъемностью 12 000 т и понтонного дока грузоподъемностью 29 300 т. Конструктивные схемы поперечных сечений доков представлены на рис. 6, а) и 6, б) соответственно.

ось сравнения

нейтральная ось

нейтральная ось

x1

x2

x3

f(x1)

f(x2)

f(x2)

f(x3)

x1

f(x1)

f(x2)

x2

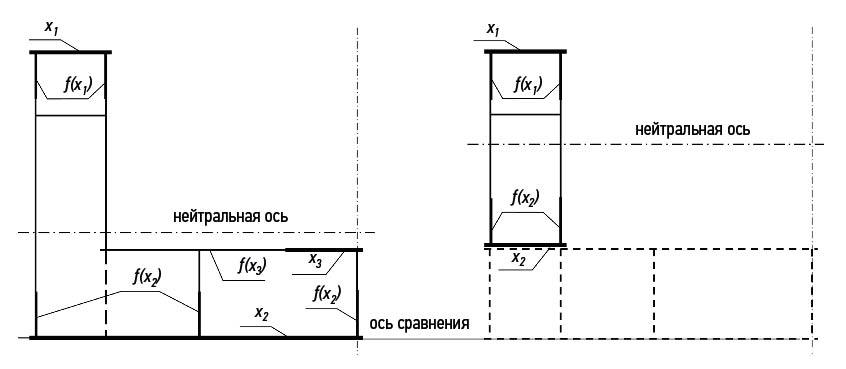

Рисунок 5 – Варьируемые параметры для монолитного и понтонного доков
(обозначение f (x_i) указывает, что толщина рассматриваемого листа определяется в зависимости от значения i-го варьируемого параметра)

Вектор варьируемых переменных представим в следующем виде

                                                                                                                                                                                         (13)

где         количество варьируемых параметров.

В рассматриваемой задаче (см. рис. 6) принимается 3 варьируемых параметра , представляющие собой требуемые добавки:

-   – к толщине настила топ-палубы;

-   – к толщине обшивки днища понтона (монолитный док) или днища башни (понтонный док);

-   – к толщине настила стапель-палубы (монолитный док).

Фактические толщины, полученные после решения задачи будут определяться как



где       – толщина i-ой связи, определяемая на предшествующем этапе проектирования в соответствии с требованиями к минимальным толщинам, местной и (или) поперечной прочности.

Предполагается, что предел текучести материала корпусных конструкций задан.

Толщину участков стенок башен, боковых стенок и продольных переборок понтона, , примыкающих к конструкциям, толщина которых варьируется, будем представлять в виде следующих функциональных связей

,                                                                                                                   (14)

где         – уменьшение (перепад) толщины, устанавливаемый проектантом, мм;

 – количество листовых структур, толщина которых варьируется (в рассматриваемом случае );

 – число элементов эквивалентного бруса, размеры которых зависят от i-го варьируемого параметра.

В рамках рассматриваемой задачи предполагается, что продольные балки топ-палубы и стенок башен будут выполнены из полосового профиля (рис. 7). Толщину стенки продольных балок основного набора целесообразно связать некоторой функциональной зависимостью с толщиной листовой конструкции, на которой рассматриваемая балка установлена. Такая зависимость ниже будет представлена в виде ограничения–неравенства (22), вытекающего из условия устойчивости продольных балок.

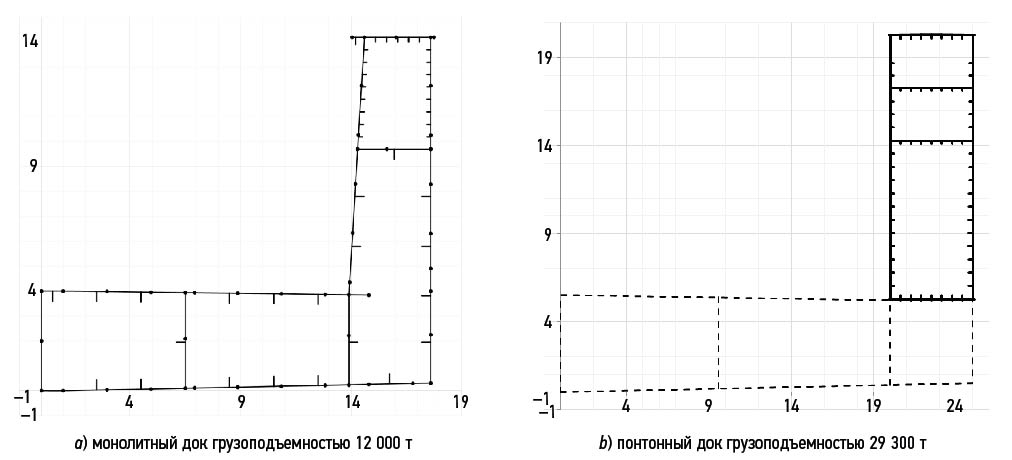

а) монолитный док грузоподъемностью 12 000 т	б) понтонный док грузоподъемностью 29 300 т
Рисунок 6 – Поперечные сечения доков, выбранных для тестирования

В качестве целевой функции принимается площадь сечения эквивалентного бруса , характеризующая массу продольных связей корпуса дока, которую необходимо минимизировать. В общем случае  является функцией всех варьируемых параметров.

                                                                                                                        (15)

где       – площадь сечения эквивалентного бруса, соответствующая размерам продольных связей, полученным на предшествующем этапе проектирования в соответствии с требованиями к минимальным толщинам и местной прочности (не изменяемая величина), см²;

 – добавки к площади сечения -ой связи, размеры которой корректируются в процессе решения поисковой задачи, см²;

 – общее количество изменяемых продольных связей, размеры которых корректируются.





Ограничения-равенства и ограничения-неравенства

Ограничения-равенства позволяют зафиксировать значение некоторой варьируемой переменной или какой-либо характеристики конструкции на заданном уровне и для настоящей задачи могут быть записаны в виде

                                                                                                                              (16)

где         – фиксированное значение j-го варьируемого параметра;

 – общее число ограничений – равенств.

Ограничения-неравенства построены на основе требований Правил РМРС, рассмотренных выше (см. (4)-(6)). При записи функциональных зависимостей (для компактности) характеристики, зависящие от нескольких варьируемых переменных, представляются в виде функции полного вектора варьируемых переменных , хотя на их значения могут влиять не все варьируемые переменные.

                                                                                                                          (17)

                                                                                                                         (18)

                                                                                                                                               (19)

                                                                                                              (20)

                                                                                                                (21)

при этом ограничение (21) будет использоваться в виде (22) и (23).

Условия (17) – (21) регламентируют:

- момент сопротивления на уровне верхнего пояска эквивалентного бруса (на уровне топ-палубы) – неравенство ;

- момент сопротивления на уровне нижнего пояска эквивалентного бруса – неравенство ;

- допустимый уровень суммарных напряжений (от общего изгиба дока и общего изгиба понтона) в главных продольных связях понтона монолитного дока – неравенство ;

- устойчивость листовых элементов, участвующих в общем продольном изгибе дока – неравенство ;

- устойчивость продольных балок основного набора – неравенство .

Для формирования целевой функции и ограничений (15) – (21) используются следующие зависимости











Для листовых элементов:

где

Для продольного набора из полосового проката

,



где         – коэффициент допускаемых напряжений от общего продольного изгиба;

 – коэффициент, учитывающий поправку к моменту сопротивления на износ элементов конструкций;

 – коэффициент использования механических свойств стали^[2];

 – предел текучести рассматриваемой связи, может принимать различные значения для связей верхнего (  и нижнего (   поясков эквивалентного бруса, МПа;

 – добавка к площади сечения i-го элемента поперечного сечения дока, см², учитывающая его запас на износ;

 – множитель, учитывающий влияние изменения площади сечения i-го элемента на момент сопротивления;

 – уменьшение толщины i-ой листовой связи вследствие износа за срок службы , годы, при скорости коррозионного изнашивания , мм/год, принимаемой согласно табл. 3.12.1.4.2 [2], мм;

 – ширина -ой листовой связи, м;

 – число балок набора в i - ой группе;

 – высота стенки балки из полосового проката, см;

 – нормативная скорость коррозионного изнашивания балок набора i-ой группы, мм/год;

 – момент инерции поперечного сечения корпуса дока, см²м², соответствующий требуемому моменту сопротивления (фактический момент инерции поперечного сечения дока на начало срока службы);

 – отстояние центра тяжести площади сечения i-ой связи (i-ой группы продольных балок) от нейтральной оси, положение которой соответствует  и ;

 – отстояние точки, на уровне которой определяется момент сопротивления, от нейтральной оси, положение которой соответствует  и ;

При определении  и  должен учитываться их знак: положительные вниз и отрицательные вверх от нейтральной оси.

Условие (19) преобразуется с учетом расчетных зависимостей общего вида







где         – момент инерции поперечного сечения корпуса дока на конец срока службы, см⁴;

 – отстояние днища понтона от нейтральной оси сечения главной продольной связи понтона, м;

 – момент инерции поперечного сечения главной продольной связи, определённый с учетом износа элементов связей к концу срока службы дока, см⁴.

Условие (20) преобразуется с учетом расчетных зависимостей, связывающих эйлеровы и критические напряжения



,

при :



при :







где       – коэффициент, зависящий от вида нагружения пластин и отношения сторон их опорного контура;

 – толщина i-ой листовой связи на конец срока службы, мм;

 – сторона листового элемента, перпендикулярная направлению действия нормальных сжимающих напряжений, м;

 – противоположная сторона листового элемента, м;

 – коэффициент, учитывающий степень неравномерности сжатия кромок пластины;

 – отстояние рассматриваемой связи от нейтральной оси, м.

Условие устойчивости продольных балок основного набора (21), установленных на листовых элементах конструкций плавучего дока, корректируемых в процессе решения задачи, предлагается преобразовать к виду

,                                                                                                                                        (22)

где       и  – момент инерции и площадь поперечного сечения балки с присоединенным пояском, см⁴, определяемые с учетом износа по состоянию на конец срока службы;

 – пролет рассматриваемой балки, м.

При определении характеристик  и  ширину присоединенного пояска можно принять равным расстоянию между балками.

В случае использования полосового профиля необходимо контролировать соотношению высоты стенки к ее толщине. Толщина стенки балки должна находится в определенном конструктивном соотношении с толщиной листа, на которой балка установлена. Эти ограничения можно представить в виде

                                                                                                                                                                                               (23)

,                                                                                                                                  (24)

                                                                                                                       (25)

где         – толщина стенки балки, мм;

 – высота стенки балки, мм;

 – толщина присоединенного пояска, мм.

hw

sw

s

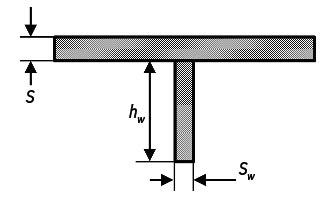

Рисунок 7 – Поперечное сечение продольной балки основного набора

Расчет геометрических характеристик поперечного сечения плавучего дока осуществляется на начало срока службы (с нулевым износом, новая конструкция) и на конец срока службы (с максимальным износом, рассчитанным на полный срок службы дока). Расчет геометрических характеристик производится в табличном виде.

Граничные условия

Граничные условия определяют диапазон допускаемых значений варьируемых параметров. Граничные значения добавок к толщине устанавливаются на усмотрение проектанта следующим образом

,                                                                                                                      (26)

;                                                                                                                                            (27)

Результаты решения задач

Условия (17) – (21) хорошо демонстрируют циклический характер задачи: при изменении размеров какой-либо связи ЭБ, изменяются не только геометрические характеристики ЭБ, но и требования, предъявляемые РМРС к элементам конструкции при общем изгибе дока.

Результаты решения задачи с использованием инструмента MS Excel «Поиск решения» представлены ниже в таблицах 1-3.

Начальные значения характеристик общей прочности (для монолитного дока):







Момент сопротивления на уровне топ-палубы не удовлетворяет требованиям Правил РМРС.





Таблица 1 – Характеристики поперечного сечения

Характеристики поперечного сечения		Исходное значение	Результат решения	Исходное значение	Результат решения
		Монолитный док 12 000 т		Понтонный док 29 300 т
	м
	см2
	м2 см2
	см3

Обозначения:  – аппликата нейтральной оси относительно ОП;  – площадь поперечного сечения эквивалентного бруса;  – момент инерции поперечного сечения эквивалентного бруса;  – моменты сопротивления поперечного сечения на уровне топ-палубы и днища понтона (днища башни).

Результаты решения оптимизационно-поисковой задачи (для монолитного дока):







Требуемые добавки к толщине составляют:

- для настила топ-палубы 9 мм.

Соответственно были увеличены прилегающие к топ-палубе листы стенок башен для обеспечения перепада толщин не более 5 мм.

Начальные значения характеристик общей прочности (для понтонного дока):





Момент сопротивления на уровне топ-палубы и на уровне днища башен не удовлетворяют требованиям Правил РМРС.

Таблица 2 – Результаты решения задачи (монолитный док)

	Исходное значение	Результат решения
Толщина настила топ-палубы, мм	8	17
Прилегающие к топ-палубе листы стенок башен, мм	10	12
Продольные балки топ-палубы	160 10	240 14
Настил стапель-палубы, мм	без-корректировок
Настил стапель-палубы, мм	без-корректировок

Результаты решения оптимизационно-поисковой задачи (для понтонного дока):





Требуемые добавки к толщине составляют:

- для настила топ-палубы 16 мм,

- для днища башен 17 мм.

Соответственно увеличены прилегающие к топ-палубе и к днищу башен листы стенок башен для обеспечения перепада толщин не более 5 мм.





Таблица 3 – Результаты решения задачи (понтонный док)

	Исходное значение	Результат решения
Толщина настила топ-палубы, мм	8	24
Прилегающие к топ-палубе листы стенок башен, мм	8	24
Днище башен, мм	11	28
Продольные балки топ-палубы	160 10	280 19
Продольные балки днища башен	180 11	330 22

Заключение

Предлагаемый метод решения задачи проектирования конструкций корпуса плавучего дока в соответствии с требованиями к прочности и устойчивости при общем продольном изгибе с использованием оптимизационно-поисковых процедур может эффективно применяться в практике проектирования конструкций плавучих доков.

Задача может решаться с использованием инструмента  MS Excel «Поиск решения». На основе предлагаемого подхода планируется создание специализированного программного обеспечения, которое будет использоваться для решения аналогичных задач в составе системы автоматизированного параметрического проектирования конструкций САПР-К, разрабатываемой на кафедре Конструкции и технической эксплуатации судов СПбГМТУ.

¹ Простейшая применяемая на практике форма упругого основания пластины, представляет собой ряд тождественных близко расположенных линейных пружин без какой-либо сдвиговой связи между ними. Такое упрощение реального непрерывного упругого основания точно реализуется в случае пластин, плавающих на поверхности жидкости.

² Параметр  представлен в виде полинома, аппроксимирующего табличную функцию п. 1.1.4.3 [2].

Sobre autores

Dianna Ivanova

Федеральное государственное бюджетное образовательное учреждение высшего образования «Санкт-Петербургский государственный морской технический университет»; Акционерное общество "Центральное морское конструкторское бюро "Алмаз"

Autor responsável pela correspondência
Email: D.T.Ivanova@smtu.ru
Código SPIN: 1314-7682
Scopus Author ID: 1271952

старший преподаватель кафедры конструкции и технической эксплуатации судов; инженер-конструктор 3 кат.

Rússia

Vladimir Tryaskin

Федеральное государственное бюджетное образовательное учреждение высшего образования «Санкт-Петербургский государственный морской технический университет»

Email: vladimir.tryaskin@smtu.ru
Código SPIN: 7663-8210
Scopus Author ID: 542496

профессор, доктор технических наук, заведующий кафедры конструкции и технической эксплуатации судов

Rússia

Vladimir Bulkin

Акционерное общество "Центральное морское конструкторское бюро "Алмаз"

Email: almaz.bulkin@yandex.ru

инженер-конструктор 1 кат.

Bibliografia

Arquivos suplementares
